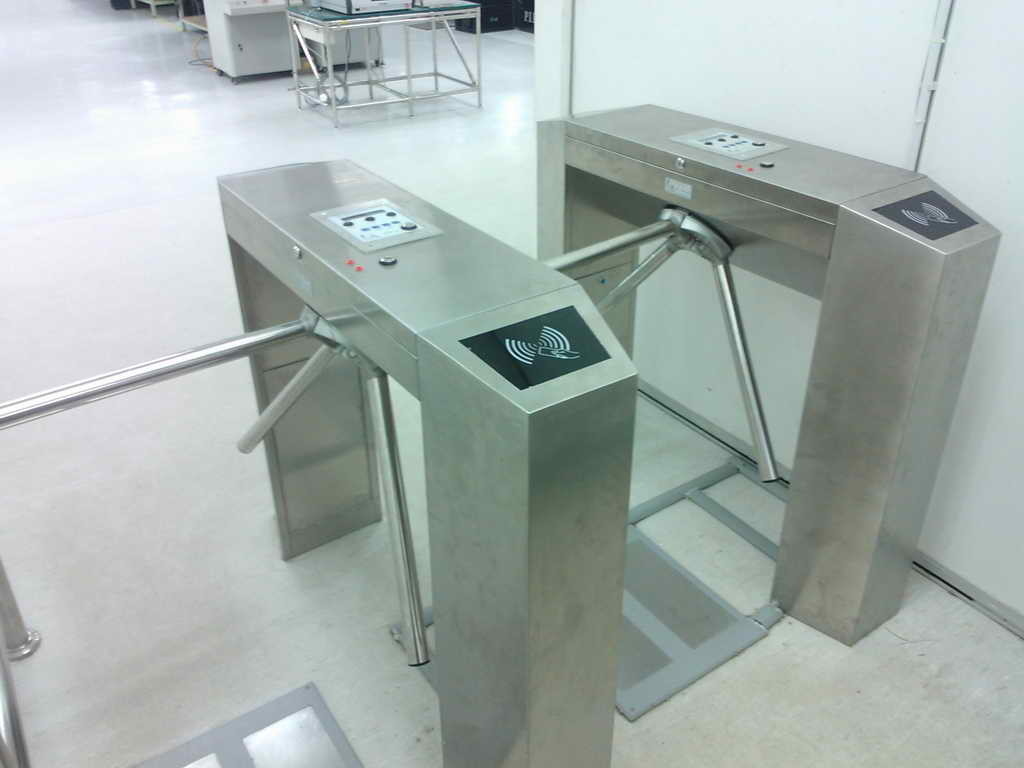

Esd-Brücken-Fußgängerdrehkreuz-Tor-Bi-Richtungszugriffskontrolle AC220V 50HZ


I. Drehkreuz


Beschreibungen: Das Drehkreuz bietet ein einfaches Drehkreuz zur reibungslosen und effektiven Steuerung des Zugangs durch einfache Bedienung und verhindert auch unbefugtes Ein- und Ausgehen. Die Maschine ist gut konstruiert, rostfrei, langlebig und widersteht äußeren Einflüssen.
1. StandardVertikales Drehkreuz
1.1 Technische Daten:
Rahmen: Edelstahl 304
Spezifikation: 420 * 330 * 980 mm
Gewicht: 45 kg
Armlänge: 510 mm
Logikspannung: 24 V
1.2. Funktion:
1.2.1. Einzel-/Doppelweg --- in einer oder beiden Richtungen gesteuert
1.2.2. Eine gültige Verriegelungsaktion kann einen Durchgang gleichzeitig zulassen
Normalerweise offen --- die Maschine entriegelt, wenn ein gültiges Signal empfangen wird
1.2.3. Es verriegelt sich automatisch, wenn der Durchgang durch das Drehkreuz nicht innerhalb der voreingestellten Zeit abgeschlossen ist, die eingestellte Zeit kann über eine Parameteränderung angepasst werden.
1.2.4. Rotationsanzeige: NEIN.
1.3. Notfallkonfiguration:
Das Stativ fällt bei Stromausfall oder von Hand automatisch herunter, um im Notfall einen freien Gehweg zur Flucht zu schaffen
1.4. Schnittstelle: ein Standardanschluss - RS485 oder Schaltsignal.
1.5. Kann optional ein Bedienfeld mit Zähl- und LED-Digitalfunktion hinzugefügt werden.
Stativ-Drehkreuz-Methode: Verwenden Sie die Hand, um das Stativ zu drücken, und kehren Sie dann zum Ursprungsort zurück.
1.6. Ampel:
Ein rotes Kreuzsymbol leuchtet auf, um anzuzeigen, dass das Gerät nicht für den Durchgang verfügbar ist, und ein grüner Pfeil zeigt die Richtung des zulässigen Durchgangs an
1.7. Transitgeschwindigkeit: 20 —— 30 Personen pro Minute
1.8. Arbeitsumgebung:
Innen/Außen
Temperatur: --40 Grad bis 70 Grad
1.9. Anwendungen:
Bahnhof/Ausstellung/Flughafen/U-Bahn/Regierung/Markt usw.

2. AutomatischVertikales Drehkreuz
2.1 Technische Daten:
Rahmen: Edelstahl 304
Spezifikation: 420 * 330 * 980 mm
Gewicht: 45 kg
Armlänge: 510 mm
Logikspannung: 24 V
2.2. Funktion:
2.2.1. Einzel-/Doppelweg --- in einer oder beiden Richtungen gesteuert
2.2.2. Eine gültige Verriegelungsaktion kann einen Durchgang gleichzeitig zulassen
Normalerweise offen --- die Maschine entriegelt, wenn ein gültiges Signal empfangen wird
2.2.3. Es verriegelt sich automatisch, wenn der Durchgang durch das Drehkreuz nicht innerhalb der voreingestellten Zeit abgeschlossen ist, die eingestellte Zeit kann über eine Parameteränderung angepasst werden.
2.2.4 Rotationsanzeige: kann sich um einen Winkel von 15 Grad drehen, um den Durchgang anzuzeigen.
2.3. Notfallkonfiguration:
Das Stativ fällt bei Stromausfall oder von Hand automatisch herunter, um im Notfall einen freien Gehweg zur Flucht zu schaffen
2.4. Schnittstelle: ein Standardanschluss - RS485 oder Schaltsignal.
2.5. Kann optional ein Bedienfeld mit Zähl- und LED-Digitalfunktion hinzugefügt werden.
Stativ-Drehkreuz-Methode: Automatisch
2.6. Ampel:
Ein rotes Kreuzsymbol leuchtet auf, um anzuzeigen, dass das Gerät nicht für den Durchgang verfügbar ist, und ein grüner Pfeil zeigt die Richtung des zulässigen Durchgangs an
2.7. Transitgeschwindigkeit: 20 —— 30 Personen pro Minute
2.8. Arbeitsumgebung:
Innen/Außen
Temperatur: --40 Grad bis 70 Grad
2.9. Anwendungen:
Bahnhof/Ausstellung/Flughafen/U-Bahn/Regierung/Markt usw.

II.iDS-610 – ESD-Armband- und Schuhtester


• Kann von 500 kOhm bis 1000 MOhm testen/verifizieren
• Genauigkeit/Toleranz ±10%
• Gleichzeitiges Testen von Armband, linkem Fuß und rechtem Fuß
• Testspannung 12V
• Gehäuse: Edelstahlgehäuse
• Testpunkt ~ Vandalismusgeschützte Stahltaste
• Wasserisolierte/wasserdichte Fußplatte (wird zusammen mit dem System geliefert)

• Adapter 15VDC (im Lieferumfang enthalten). Eingang 220~250Vac, 60Hz
• Weitere Funktionen des ESD-Testers:
  * 2x20 LCD-Panel zur Erleichterung der Verifizierung/Kalibrierung
  * Digitales Verifizierungs-/Kalibrierungsverfahren
  * Aufrüstbar für Datenprotokollierung und andere Steuerungszwecke


III. ID- oder IC-Leser

1. Spezifikation:

ID-KARTE

Frequenz: 13,56 kHz
ABMESSUNGEN: Länge 85,6 mm × Breite 53,98 mm × Dicke 1,8 mm
Material: Hartschale = ABS; Abdeckfolie = PVC
Farbe: Weiß, Schwarz, Grau, Blau, Gelb

Strombedarf: 5-16 VDC bei 100 mA, ein linearer Regler wird empfohlen

Schnittstelle: Weigand

Lesebereich: 5 - 10 cm

Betriebstemperatur: -30 °C bis +60 °C

Betriebsfeuchtigkeit: 5 % - 95 % relative Luftfeuchtigkeit, nicht kondensierend

Audio-/Visuelle Anzeige: Grün & Rot und Summer-Signalausgang

Reaktionszeit: Weniger als 0,2 Sekunden

Kabellänge: 250 mm

Gewicht: 60 g

2. Verdrahtung:

Rot: Strom 5-16V

Schwarz: Massekabel

Grün: Weigand-Ausgang D0

Weiß: Weigand-Ausgang D1

Braun: Grüne LED-Steuerung

Blau: Summersteuerung

Gelb: Halten
