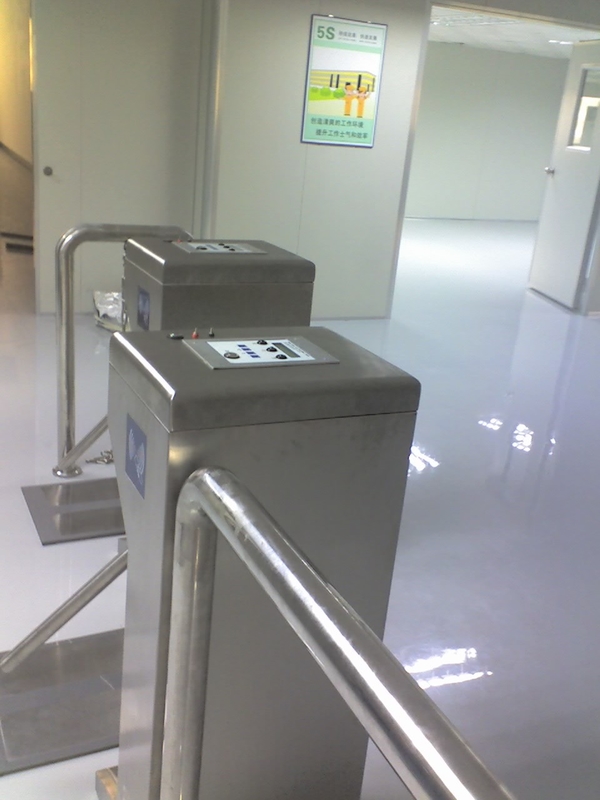

Intelligentes vertikales Stativ-Drehkreuz für ESD-Inspektions-Zugriffskontrollsystem

Drehkreuz I. Tripod

Beschreibungen: das Drehkreuz liefert einen grundlegenden Stativ, um Zugang durch grundlegende Operation glatt und effektiv zu steuern und verhindert auch illegales herein und heraus. Die Maschine ist gut im Entwurf, nicht rostend, dauerhaft und kann externes widerstehen zerstören.
1. vertikales Stativdrehkreuz des Standards

1,1 Technologie Speciation:
Rahmen: 304 Grad-Edelstahl
Spezifikation: 420*330*980mm
Gewicht: 45kg
Armlänge: 510mm
Logikspannung: 24v
1,2. Funktion:
Gehweg 1.2.1.Single/double---gesteuert in einer Richtung oder in beiden
kann gültige Aktion des Verschlusses 1.2.2.A einen Durchgang auf einmal erlauben
Normalerweise offenes---die Maschine entriegelt, wenn ein gültiges Signal empfangen wird
1.2.3.It schließt automatisch, wenn Durchgang durch Drehkreuz nicht innerhalb der voreingestellten Zeit abgeschlossen wird, die gesetzte Zeit kann über Parameteränderung justiert werden zu.

1.2.4. Rotationsanzeichen: NEIN.
1,3. Notkonfiguration:
Der Stativ fällt automatisch durch Ausschalten oder eigenhändig stellt einen klaren Gehweg für Entweichen in einem Notfall zur Verfügung
1,4. Schnittstelle: ein Standard port-RS485 oder Schaltersignal.
1,5. Kann beschließen, Bedienfeld mit Zählung und digitaler Funktion LED hinzuzufügen.

Standstativweise: Benutzen Sie Hand, um den Stativ zu drücken, dann Rückhol zum Ursprungsplatz.
1,6. Verkehr-Licht:
Ein Symbol des roten Kreuzes belichtet, um anzuzeigen, dass die Einheit nicht für Durchlauf verfügbar ist und ein grüner Pfeil die Richtung des zulässigen Überschreitens anzeigen
1,7. Durchfahrtgeschwindigkeit: 20--30 Personen pro Minute
1,8. Arbeitsumfeld:
Innen-/im Freien
Temperatur: --40 unterhalb des Grads zu 70 Grad
1,9. Anwendungen:
Station/Ausstellung/Flughafen/U-Bahn/Regierung/Markt und so weiter

2. Automatisches vertikales Stativdrehkreuz

2,1 Technologie Speciation:
Rahmen: 304 Grad-Edelstahl
Spezifikation: 420*330*980mm
Gewicht: 45kg
Armlänge: 510mm
Logikspannung: 24v
2,2. Funktion:
2.2.1. Einzelner/doppelter Gehweg---gesteuert in einer Richtung oder in beiden
2.2.2. Eine gültige Verschlussaktion kann einen Durchgang auf einmal erlauben
Normalerweise offenes---die Maschine entriegelt, wenn ein gültiges Signal empfangen wird
2.2.3. Er schließt automatisch, wenn Durchgang durch Drehkreuz nicht innerhalb der voreingestellten Zeit abgeschlossen wird, die gesetzte Zeit kann über Parameteränderung justiert werden zu.

2.2.4 Rotationsanzeichen: kann einen 15-Grad-Winkel drehen, um Durchlauf anzuzeigen.
2,3. Notkonfiguration:
Der Stativ fällt automatisch durch Ausschalten oder eigenhändig stellt einen klaren Gehweg für Entweichen in einem Notfall zur Verfügung
2,4. Schnittstelle: ein Standard port-RS485 oder Schaltersignal.
2,5. Kann beschließen, Bedienfeld mit Zählung und digitaler Funktion LED hinzuzufügen.

Standstativweise: Automatisch
2,6. Verkehr-Licht:
Ein Symbol des roten Kreuzes belichtet, um anzuzeigen, dass die Einheit nicht für Durchlauf verfügbar ist und ein grüner Pfeil die Richtung des zulässigen Überschreitens anzeigen
2,7. Durchfahrtgeschwindigkeit: 20--30 Personen pro Minute
2,8. Arbeitsumfeld:
Innen-/im Freien
Temperatur: --40 unterhalb des Grads zu 70 Grad
2,9. Anwendungen:
Station/Ausstellung/Flughafen/U-Bahn/Regierung/Markt und so weiter

II. iDS-610 – ESD-Handgelenk-Bügel und Schuh-Prüfvorrichtung

• Fähiges/von 500kOhm zu 1000MOhm überprüfen zu prüfen
• Genauigkeit/Toleranz ±10%
• Simultane Prüfung des Handgelenkbügels, des linken Fußes und des rechten Fußes
• Prüfungsspannung 12V
• Einschließung: Edelstahlgehäuse
• Prüfpunkt | Vandalen-Widerstand-Stahlknopf
• Wasser Footplate lokalisiert/Beweis (geliefert zusammen mit dem System)

• Adapter 15VDC (geliefert). Eingegebenes 220~250Vac, 60Hz
• Andere Eigenschaften von ESD-Prüfvorrichtung:
  * Platte 2x20 LCD, zum von Überprüfung/von Kalibrierung zu erleichtern
  * Digital-Überprüfung/-Kalibrierverfahren
  * ausbaufähig für DataLogging und anderen Steuergebrauch

III. Identifikations- oder IC-Leser

1. Spezifikation:

AUSWEIS

Frequenz: 13.56KHz
SCHWACH: Length85.6mm-× Width53.98mm × Thickness1.8mm
Material: Hartes Shell = ABS; Abdeckfolie = PVC
Farbe: Weiß, schwarz, grau, blau, gelb

Leistungsbedarf: 5-16VDC an 100mA, ein linearer Regler wird empfohlen

Schnittstelle: Weigand

Leserstrecke: 5 - 10 cm

Operationstemperatur: -30 C bis +60 C

operationg Feuchtigkeit: 5%-95% relative Luftfeuchtigkeit kondensationsfrei

Audio/optische Anzeige: Grüne u. Rot- und Summersignalausgabe

Antwortzeit: Weniger als 0,2 Sekunden

Kabellänge: 250mm

Gewicht: 60g

2. Verdrahtung:

Rot: Energie 5-16V

Schwarz: Energieboden

Grün: Wiegand gab D0 aus

Weiß: Wiegand gab D1 aus

Brown: Grüne LED-Steuerung

Blau: Summersteuerung

Gelb: Griff

LED-/Buzzerfunktionsbeschreibung

LED-Funktion: Die LED-Farbe ist normalerweise im ROT. Sie beginnt mit 2 grünen Blitzen auf Energie oben den Leser und bleibt ROT. Wenn eine RFID-Nähekarte zum Leser anwesend ist, wird die LED grelles Kurzzeitiggrünes, dieses anzeigt, dass die Karte richtig vom Leser gelesen wurde. Wenn das LED-Steuersignal aktiv ist, ändert die LED, um zu grünen.

Signalgeber-Funktion: Energie oben der Leser, der Signalgeber wird aktive 2 Zeiten. Wenn eine RFID-Nähekarte zum Leser anwesend ist, ist ein kurzer Signalton Emitter. Dieses zeigt an, dass die Karte richtig vom Leser gelesen wurde. Wenn das SummerSteuersignal aktiv ist, klingt der Summer bis Summersteuerleitung wird freigegeben

Grifffunktion: wenn diese Linie erklärt wird, (machte Tief durch WIRT), dämpft der Leser eine Karte ab, die gelesen wird (das Ignorieren folgend liest), bis die Linie freigegeben ist. (machte hoch oder offen)

IV.Data Protokollierungs-System D-Notfall 700

Bügel des Handgelenk-D-Notfall 700/Fuß tragen Datalogging-System

Spezifikation

Datalogger wird an einen PC über RS-232 oder TCPIP angeschlossen

1>. Prüfvorrichtung ist in der Lage, gelassene und rechte Fußbekleidung zu prüfen

gleichzeitig.

2>. Prüfvorrichtung ist bereit, auf 5 Sekunden zu prüfen, nachdem sie Karte geklaut hat

Leser.

3>. Software, zum des Diagramms oder des Berichts grafisch darzustellen, wie spezifiziert.

4>. Software wird entsprechend Benutzeranforderung besonders angefertigt.

5>. System, zum der Betreiberdatenbank vom Server zu ziehen.

6>. E-Mail-Mitteilung wenn Betreiberausfallungstest.

7>. Diagramm und Bericht können durch autorisierten Arbeitsplatz angesehen werden.

4. Bügel des Handgelenk-D-Notfall 700/Fußbekleidung

Datalogging-System

Ist datalogging System D-Notfall 700 ein selbstständiges und ein Benutzer

freundliches System, das die entscheidenden Durchschnitte liefert zu automatisieren

die Testdaten des Handgelenkbügels und/oder -fußbekleidung.

Das Grundsystem besteht:

- Handgelenkbügel und Fußbekleidungsprüfvorrichtung

- D-Notfall 700 Datalogging

- Ds-Leser

- Ds-Scheduler

- Ds-Bericht

- Ds-Misslingen-Bericht

- Doppelleiter Footplate

- Barcode-Leser/Smart Card-Leser

- Computer
